１１月 ６日（木） 最高気温 ２２.１°／最低気温１３.８°
|
|
～ 「Haoge」の縦位置ブラケット、プチ加工で「Zf」に装着 ～
|
|
|
「Zfc」時代から含めると、４年と４ヶ月程になるんだけど･･･「Zf」用も･･･
「L型クイックリリースプレート」（縦位置ブラケット）全く販売される気配がありません(^^;)
なので私は「Z６／Z７／Z６Ⅱ／Z７Ⅱ」用のモノを･･･
プチ改造し〝縦位置&横位置〟撮影時に使用してきました。
何度も書きますが？？この改造した縦位置ブラケット･･･
バリアングルモニター、取りだして回転までは出来るんだけど･･･自撮りは無理です。
それと、バッテリー&SDカードの脱着は･･･ブラケットを取り外さないと出来ません。

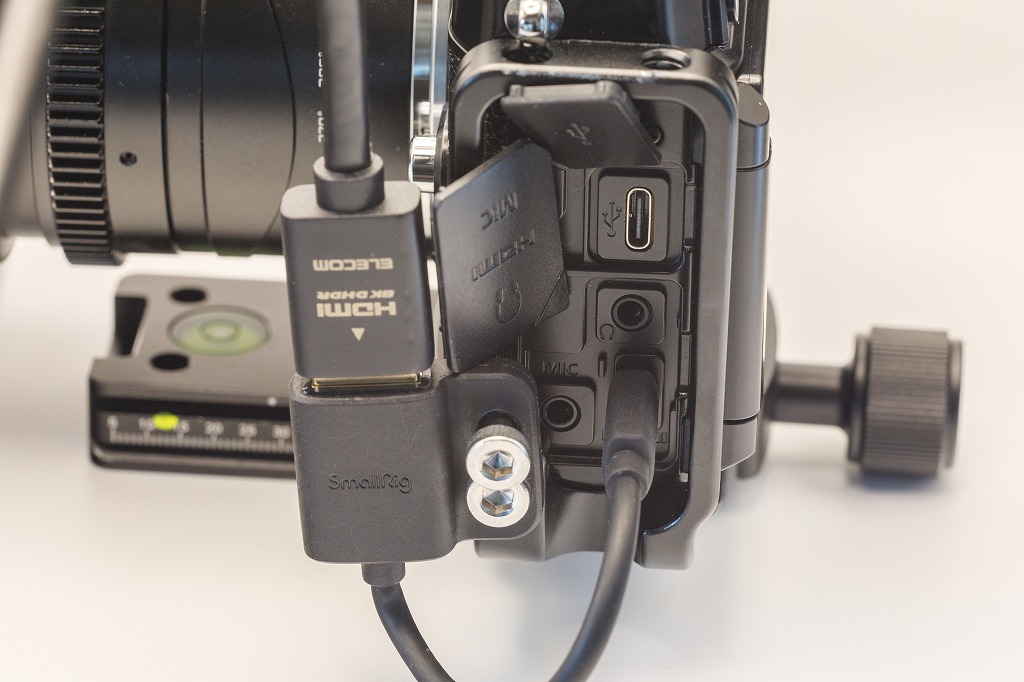

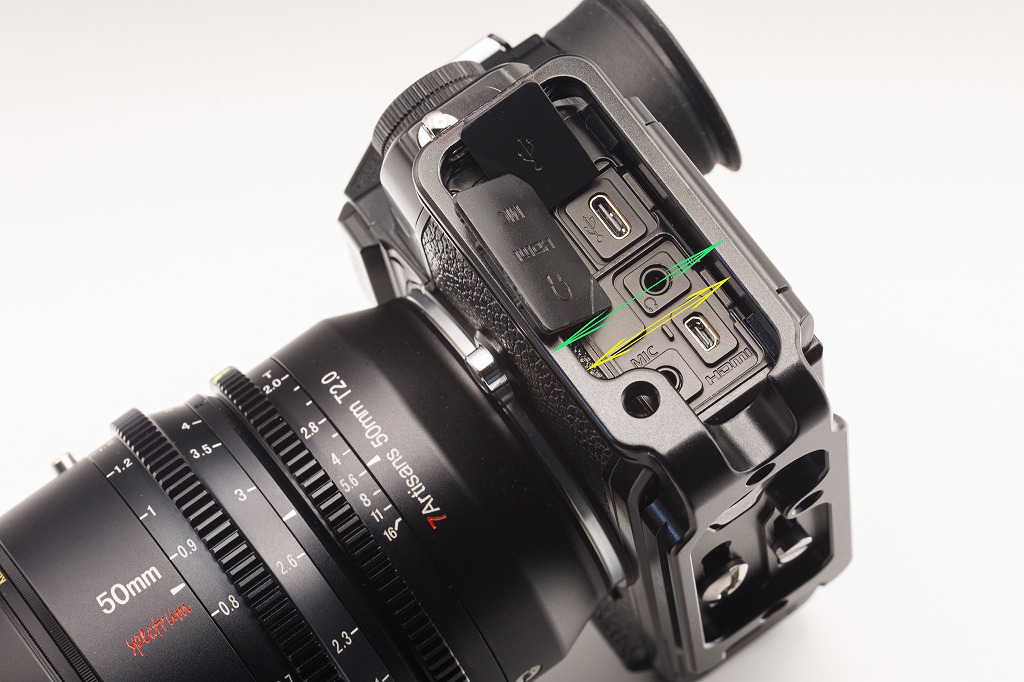

でも、USB-C端子そしてHDMI端子等へのアクセスは（装着したまんま）ごく普通に出来ます。
っと云うわけで今回、新しく（Z５／Z６／Z６Ⅱ／Z７／Z７Ⅱ用の）縦位置ブラケットを･･･
購入したと云うことで「Zf」でも使える〝プチ〟改造と、装着方法なりを･･･
画像を交えて紹介したいと思います。

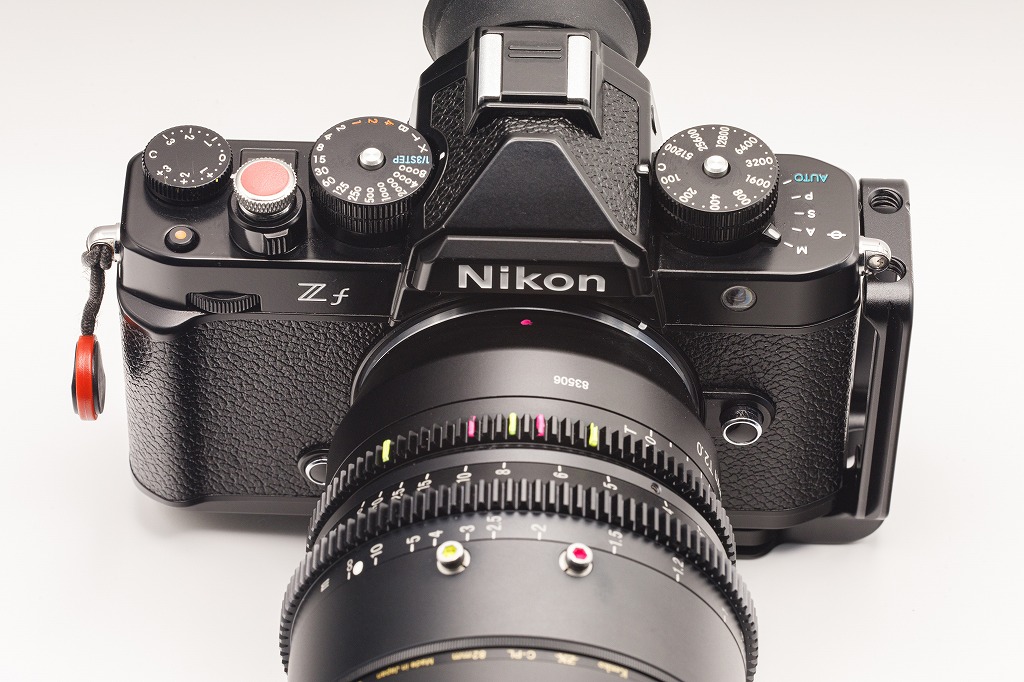

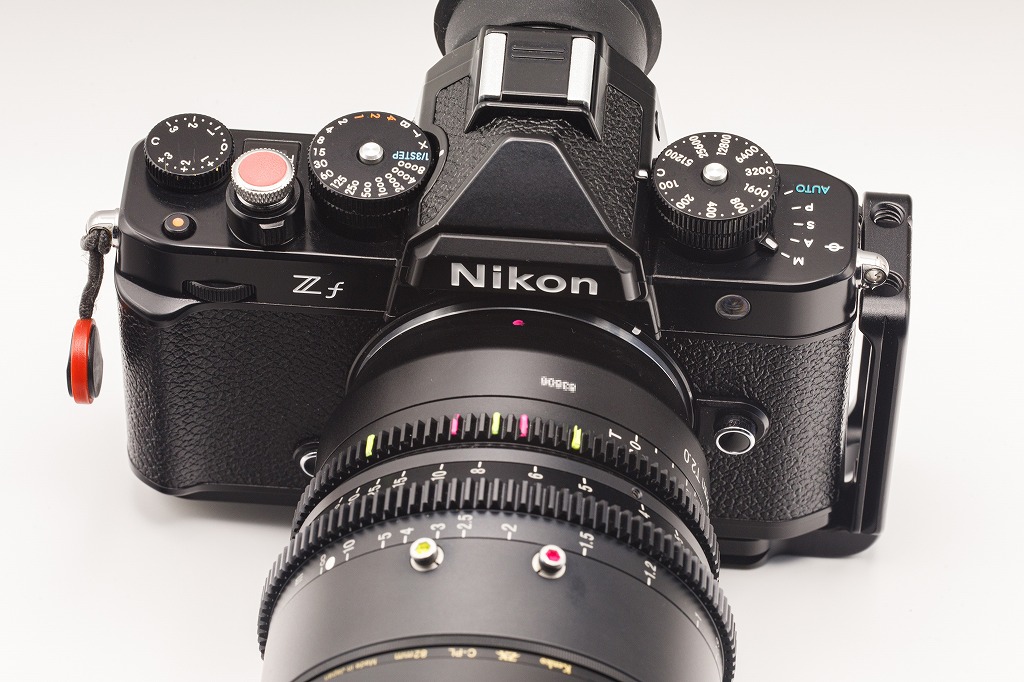

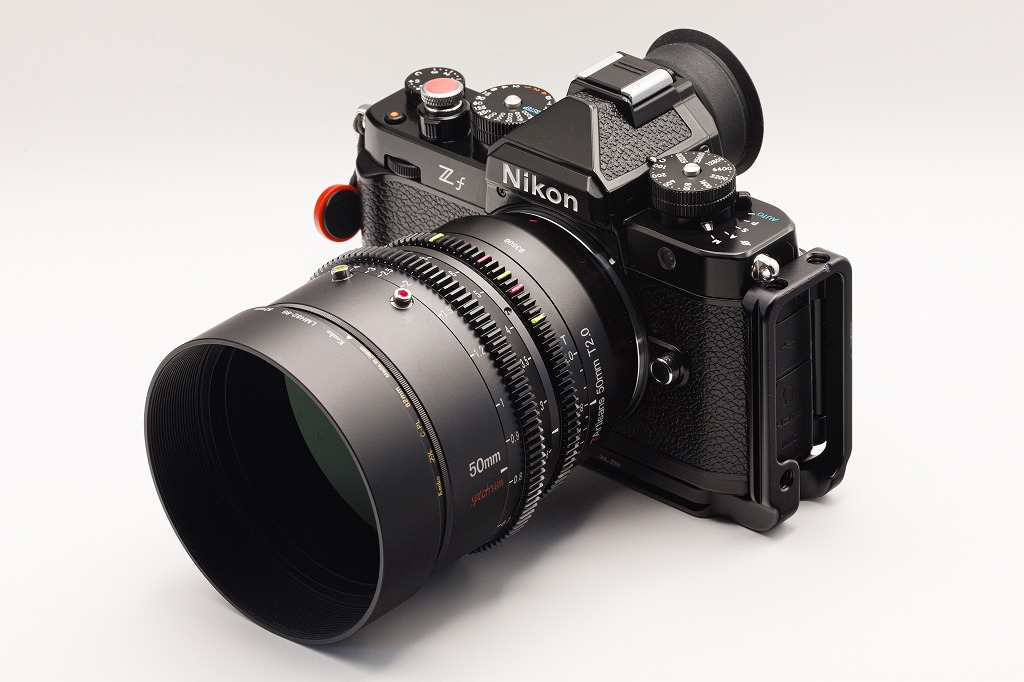

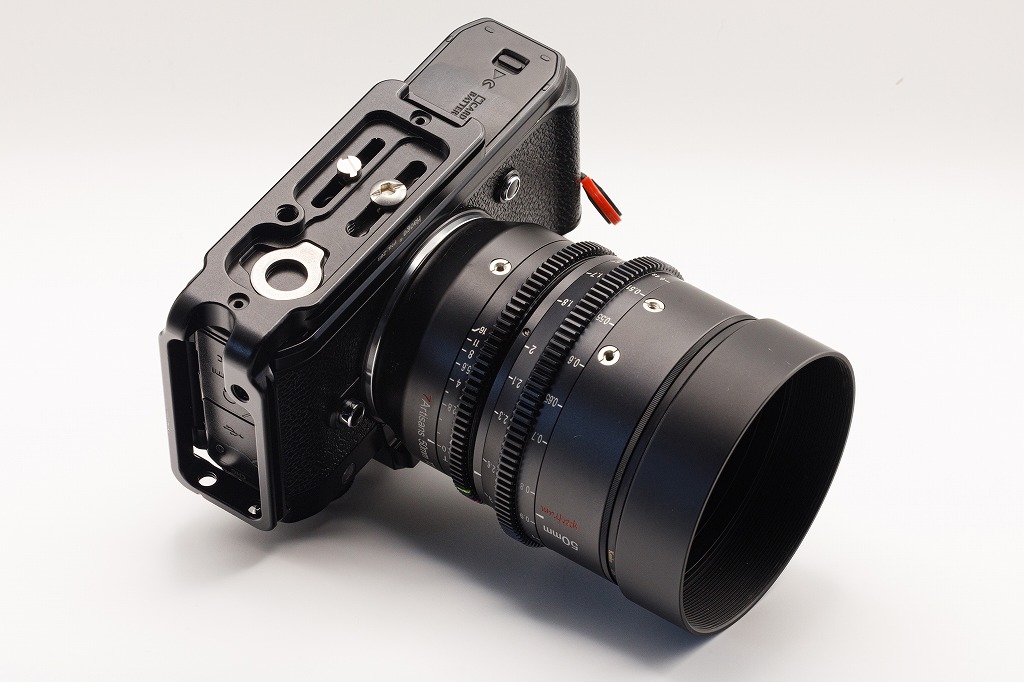

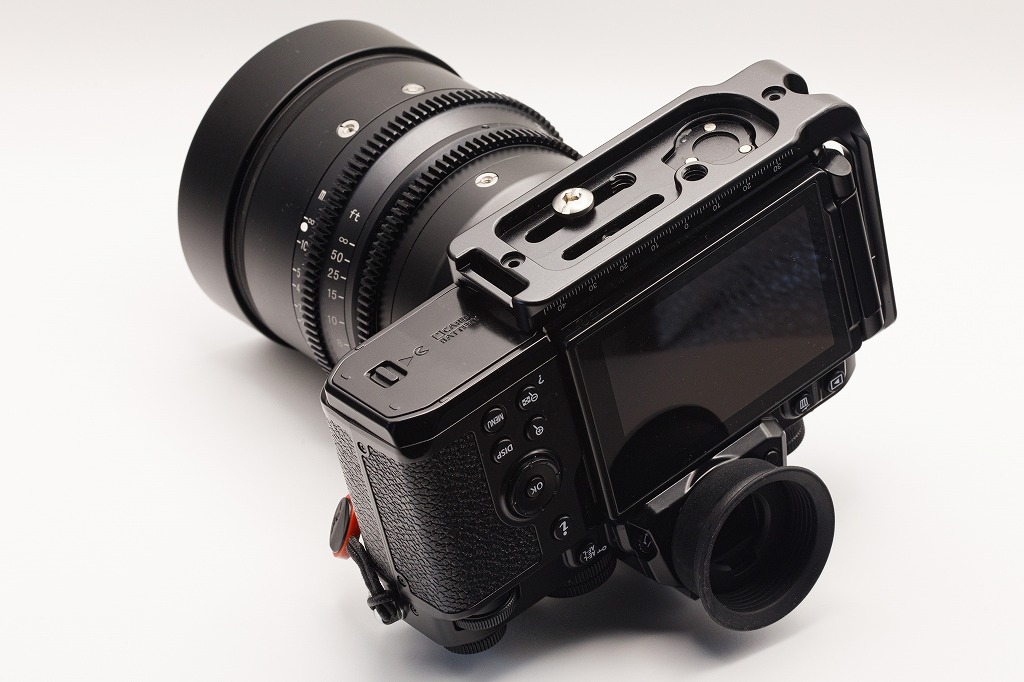

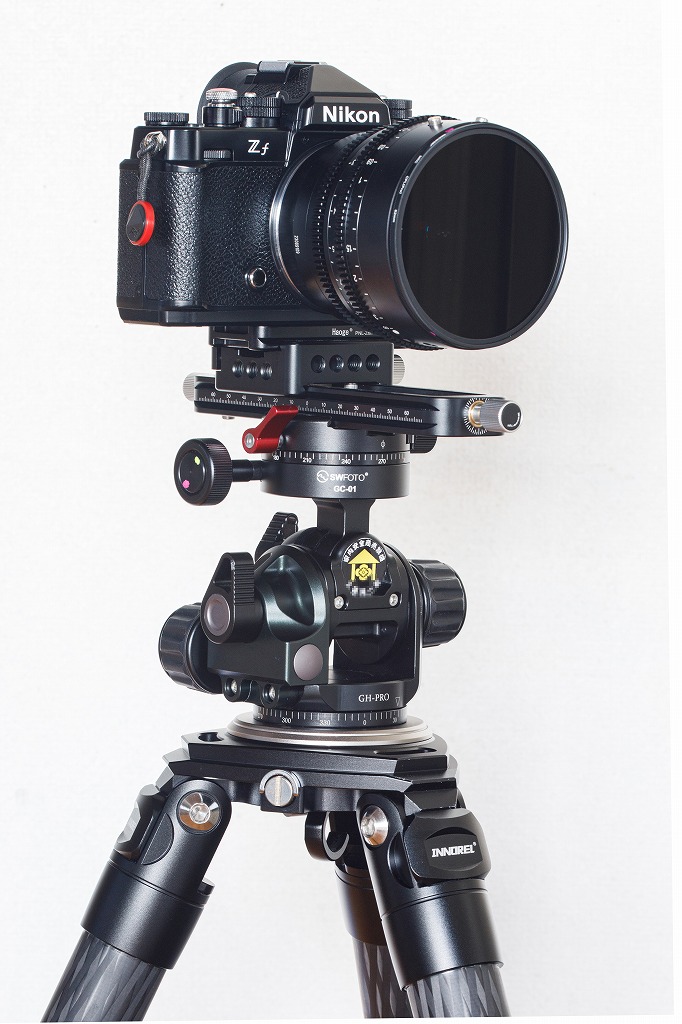

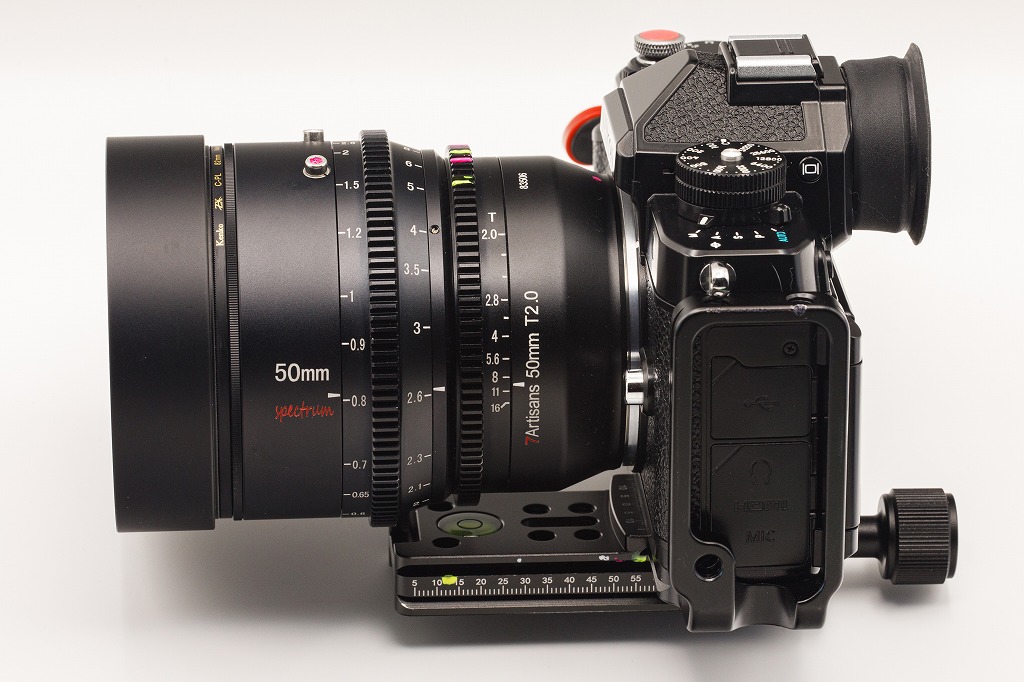

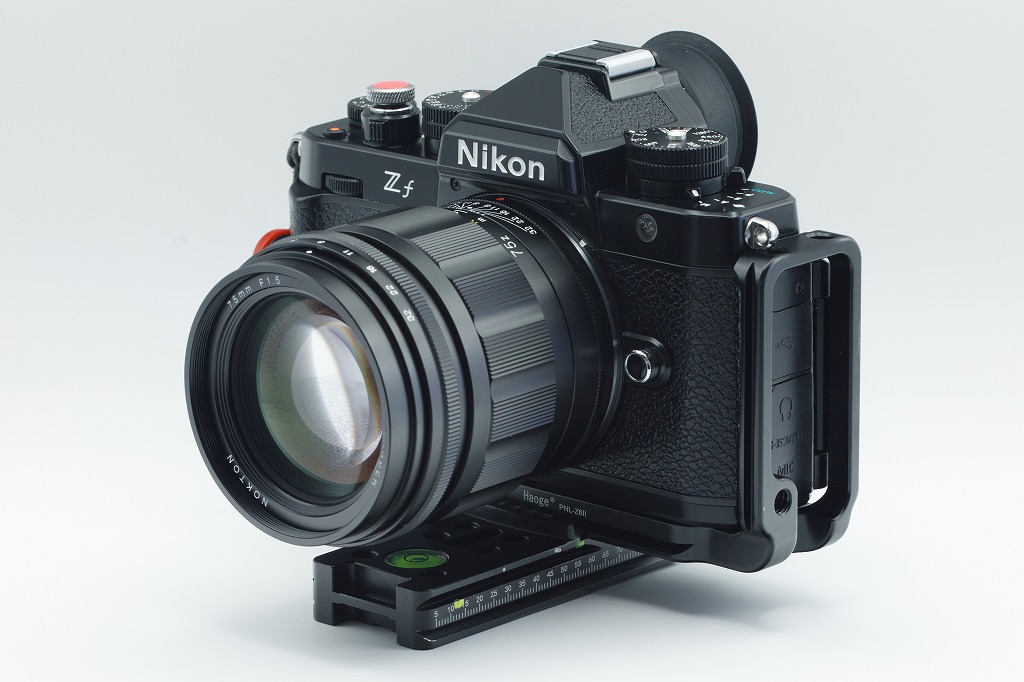

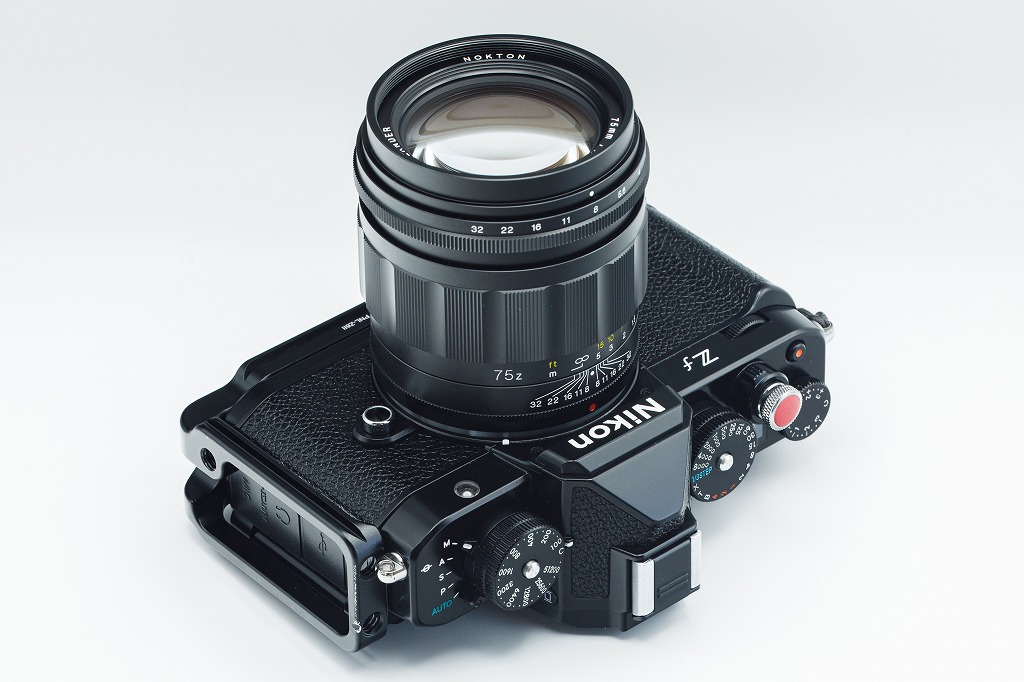

まず最初に、新しく購入した〝縦位置ブラケット〟を、装着した画像をご覧下さい。
※ ノーダルスライダーは、手持ち撮影の時も装着したまんま使っています。
|
 |
|
|
|

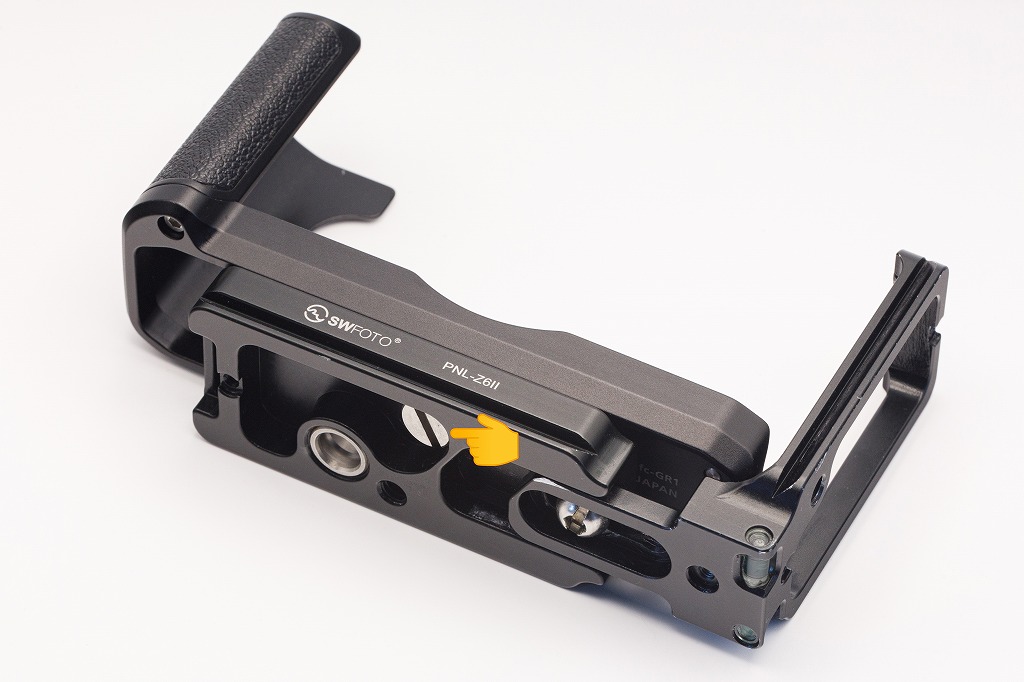

「Zfc」の時代から使用し続けてきた･･･
「SWFOTO」の「PNL-Z６Ⅱ」￥４,４９０円です。（購入当時は￥４,８００円）
ご覧の通り、縦位置部分を取り外せたり、スライドさせることが出来･･･
サイズの異なる「Zfc」そして「Zf」と使い回し出来ていました(^_-)
|
 |
|
|
|
↙左側が「SWFOTO」そして右側が、今回購入した「Haoge」の「PNL- Z６Ⅱ」です。
商品名がほぼ同じ？？なので、どっかのOEM製品なのかも知れません。
知らんけど･･･(^_-)
※ 一応紹介しておきます。
２０２２年２月１６日に購入した「SWFOTO」の「PNL-Z６Ⅱ」Amazonで･･･￥４,４９０円

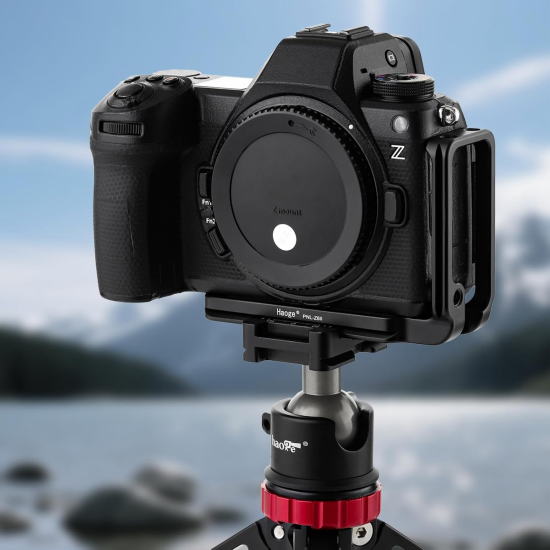

先日購入した「Haoge」の「PNL-Z６Ⅱ」Amazonで･･･￥４,５４９円
お勧めは･･･「Haoge」製品です。
特に今回「Zf」に装着してそう思いましたね。
最後まで見て下さったら･･･貴方の「Zf」にも、簡単（一カ所加工あり）に装着出来ますよ。
|
 |
|
|
|
右側の、今回購入した縦位置ブラケット･･･Amazonでの販売開始は、２０２１年１１月です。
左側の「SWFOTO」は、２０２２年の８月です。
そして私が「Zfc」を購入したのが、２０２１年の７月２３日なので･･･
ネットサーフィンしても、見つけられなかったわけです(^^;)
でも「Haoge」のブラケットは、２０２１年の１１月の発売ですから･･･
あの当時は、ほぼ毎日くらい(^^;)縦位置ブラケット、探しに探しまくってましたからね(^^;)
それでも「Haoge」の縦位置ブラケットを、見つけられなかったのは？？
ネットではよくある話で？？でも偶然見つけることもあるので･･･検索方法にコツがあるのかもね。
|
 |
|
|
|
〝プチ〟改造のひとつがこちらになります。
ストラップの、取り付け金具が干渉するため、ヤスリとかで削ってやる必要があります。
でもこれが？？〝振れ〟防止にも役に立つのです(^_-)詳しいことは後述･･･
|
 |
|
|
|
そして、あともう一つやっかいなのが･･･(^^;)
「Zf」は、「Z６」や「Z７」と〝微妙〟に、三脚穴の位置が違うんです？？多分･･･
こちらの画像をご覧になって下さいな。

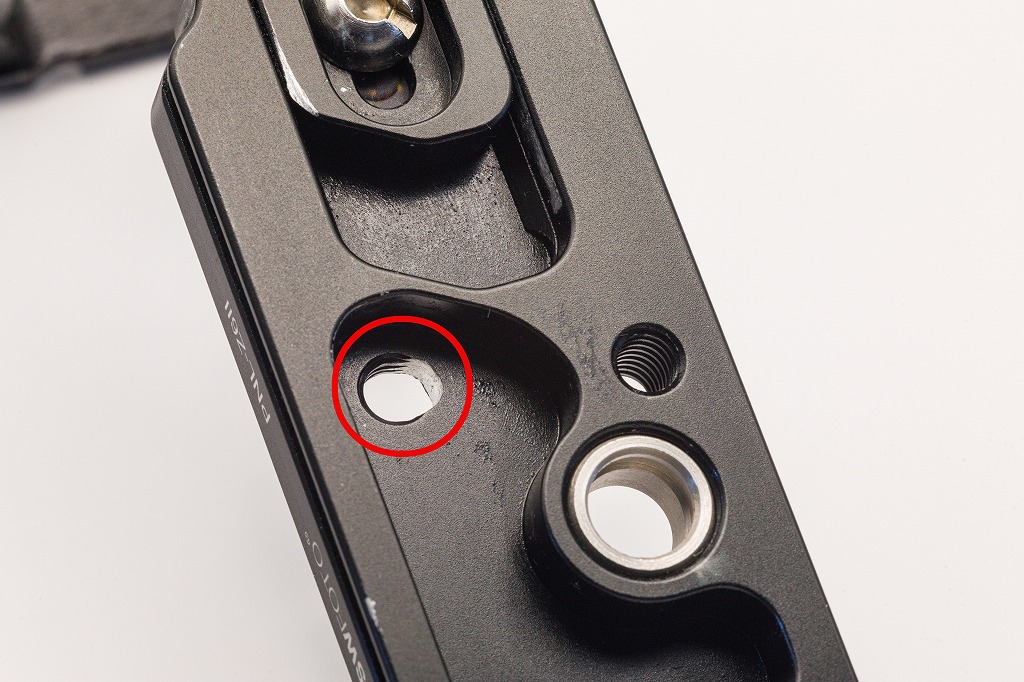

今まで使用してきた「SWFOTO」の縦位置ブラケットですが･･･
内側方向というか･･･モニター側に、穴の位置を２～３ミリ ドリルを使って広げています。
こうしないと、カメラのボディからブラケットが、ずれて装着されてしまいます(^^;)
ところが、今回購入した「Haoge」の「PNL-Z６Ⅱ」･･･？？
加工しなくとも、ほぼほぼ？？寸分の違いもなく(^_-)ピッタリ「Zf」に装着出来たのです。
？？？？？これはどういうことでしょう？？
どちらの製品も、同じZ６／Z７用なのに･･･(^_-)
実は、Z６もZ７もZfも三脚穴の位置は同じで･･･
「SWFOTO」の、ブラケットの穴の位置が間違っていた〝だけ〟かも知れません(^^;)
知らんけど･･･
|
 |
|
|
|

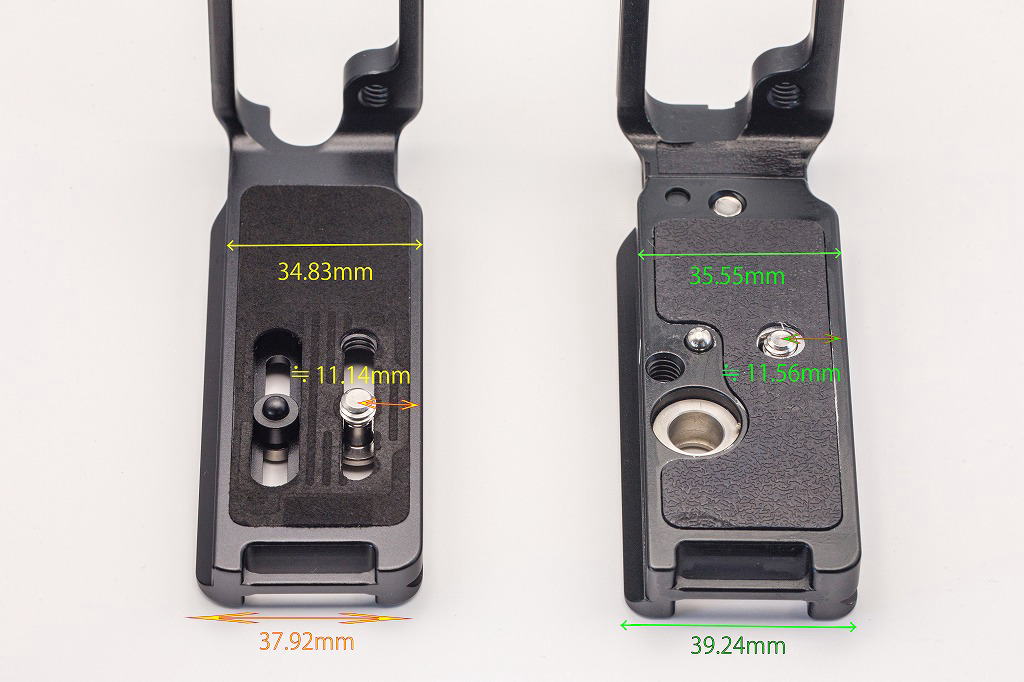

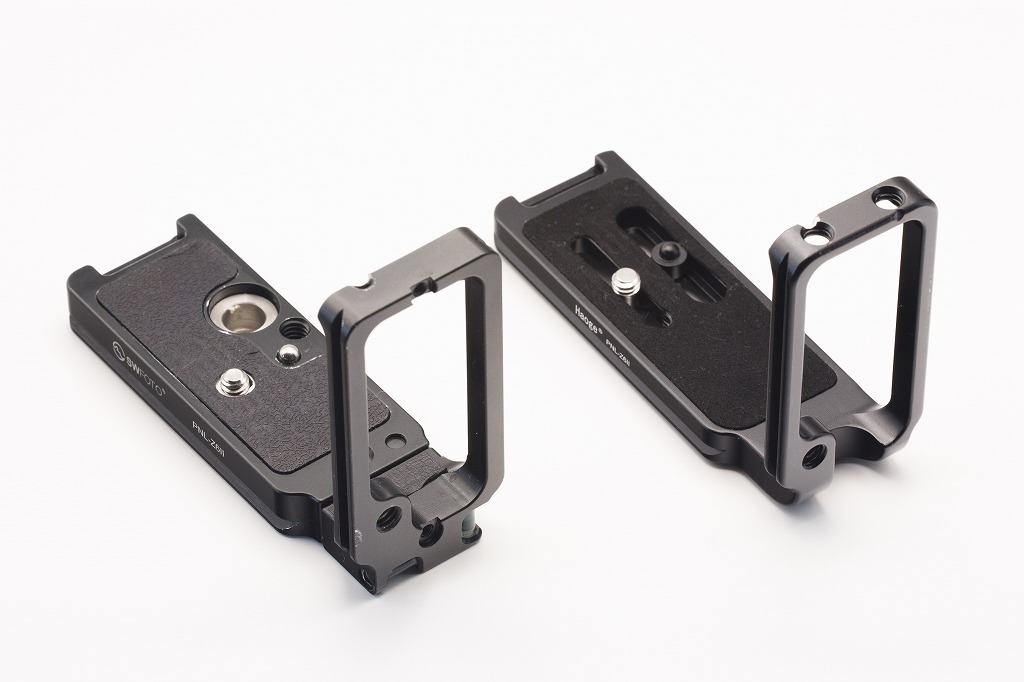

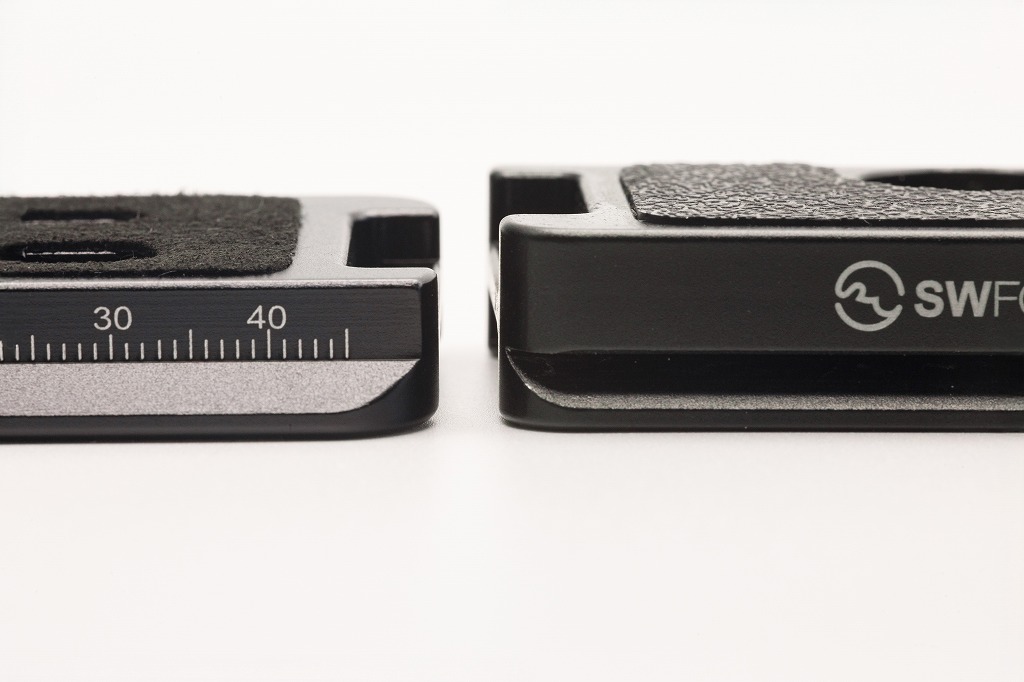

↙左側が「Haoge」そして右側が↘「SWFOTO」
ご覧のように、ベース部分の高さが違います。
↙「Haoge」の高さが･･･１０ｍｍ
↘「SWFOTO」の高さが･･･１８ｍｍ
|
 |
|
|
|
縦位置部分の高さはこんな感じです。
右側↘の「SWFOTO」のベースが高い分、縦位置部分も高くなっていますが？？
カメラの底面からだと↙左の「Haoge」とほぼ、同じ高さになりますね。
|
 |
|
|
|

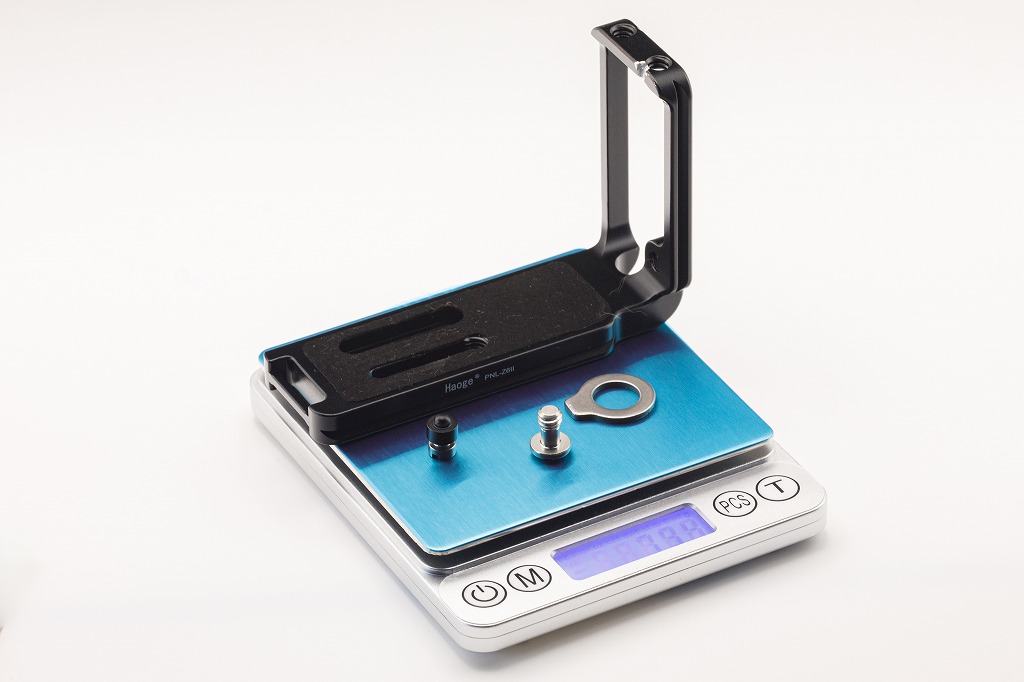

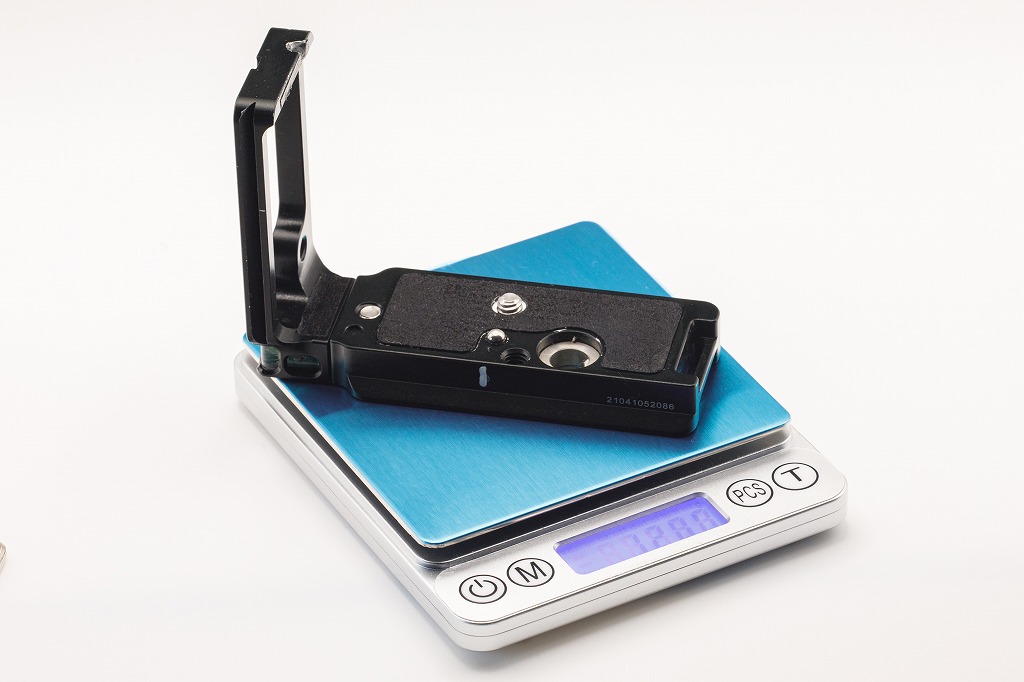

重さはというと･･･「SWFOTO」が･･･「１２０ｇ」ピッタリ
１／４インチネジの手前の〝ピン〟は、振れ止め用のピンです。
|
 |
|
|
|
「Haoge」の商品は･･･「７９.４ｇ」でした。
約４０ｇ軽いですね。
|
 |
|
|
|
一体物だと･･･シンプルすぎて？？大丈夫かいなって思っちゃいます(^_-)
|
 |
|
|
|

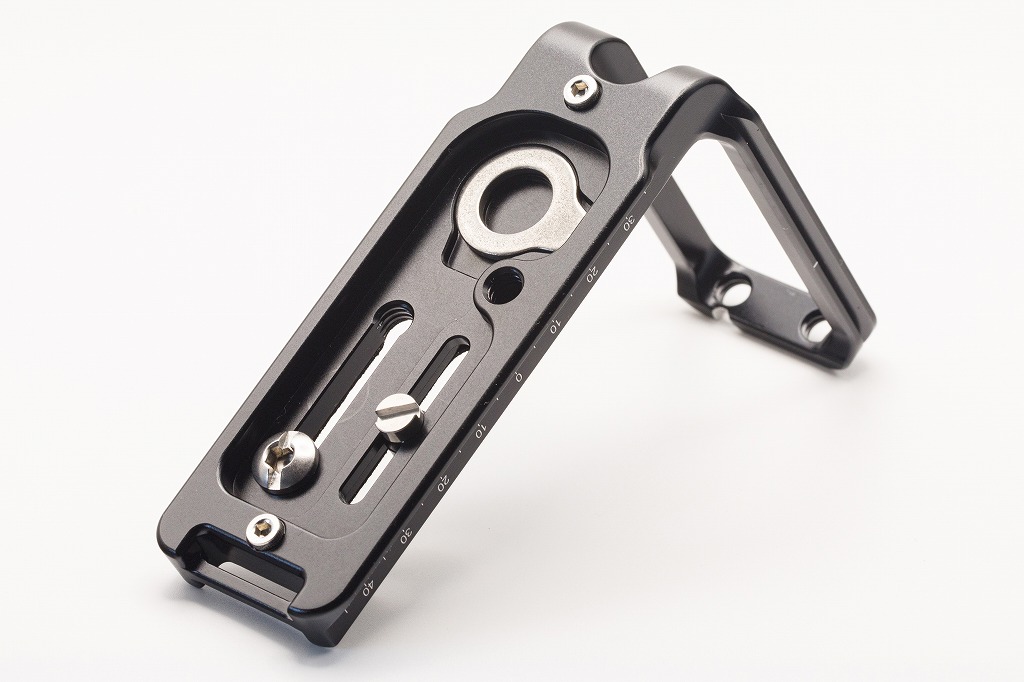

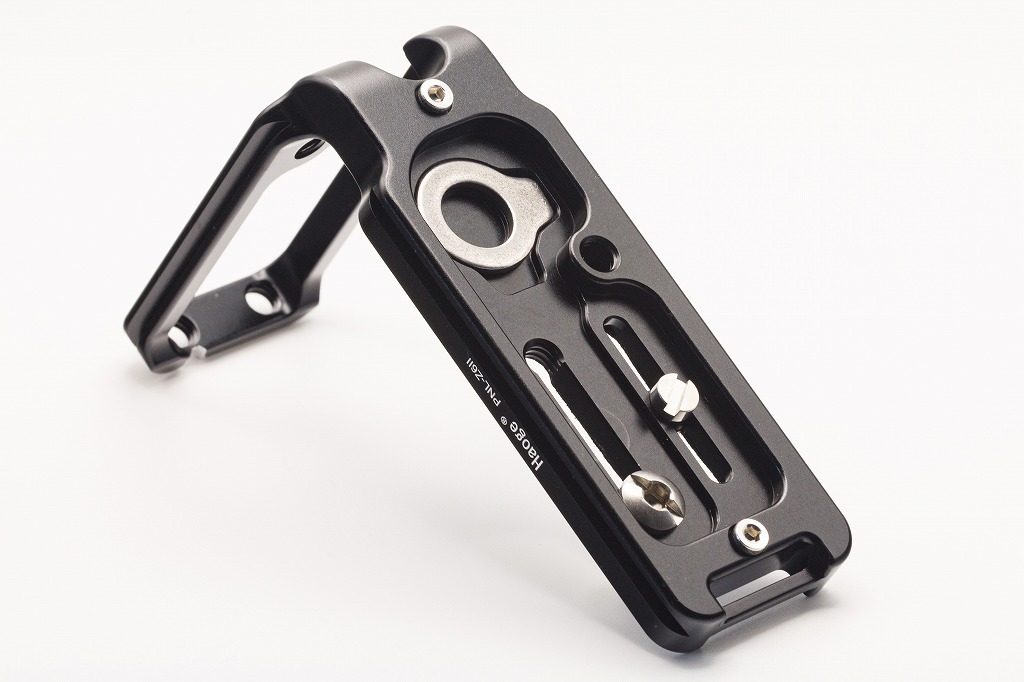

底面はこんな感じです。
左側の太いネジで、カメラと合体させます。
右側の（➖）ネジは、後で説明しますが･･･振れ止め用のネジです。
|
 |
|
|
|
左右の（同サイズの）小さなネジは、落下防止用のネジになりますが･･･
私は使用しないので、取り外した状態で使います。
|
 |
|
|
|
今回使用した〝ヤスリ〟は、直径３.５ｍｍの〝丸ヤスリ〟です。
見た目は、雑そうですが(^^;)ストラップ用の金具で見えなくなるので、大丈夫だぁ～(^_-)
カメラと接触する、側面には〝パーマセルテープ〟を貼り付けてあります。
何しろ？？貧乏性な物で(^_-)機材に傷を付けたくありませんから･･･
※ カメラの〝金具〟（形状）に合わせて、チマチマと少しずつ削ってやるとグッドです。
ギュッと？？填め込める精度に仕上がると･･･完璧に〝ぶれ防止〟に〝も〟なります(^_-)
削りたくない場合は、ブラケット自体をその（金具分）スライドさせてやればOKです。
|
 |
|
|
|
次に、ブラケットとカメラ本体が〝ズレ〟ないよう･･･ブレ止めのネジをセットします。

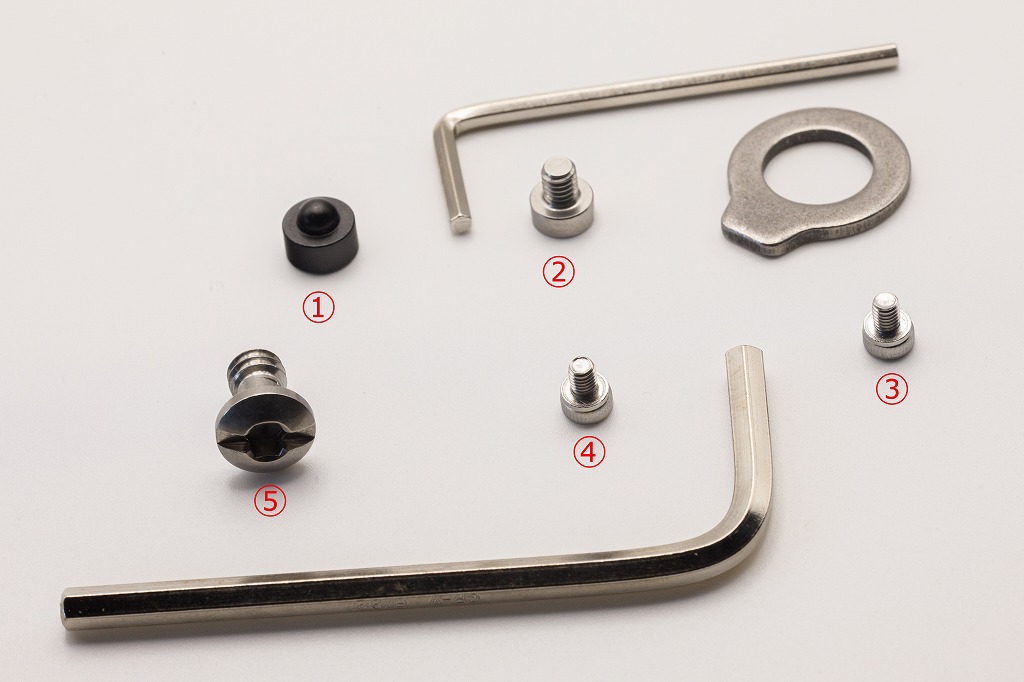

①と②を使用します。
|
 |
|
|
|
感じとしては･･･
「○」黒い 振れ止め用のピンにも、ネジ穴が切ってあってご覧のように合体できます。
|
 |
|
|
|

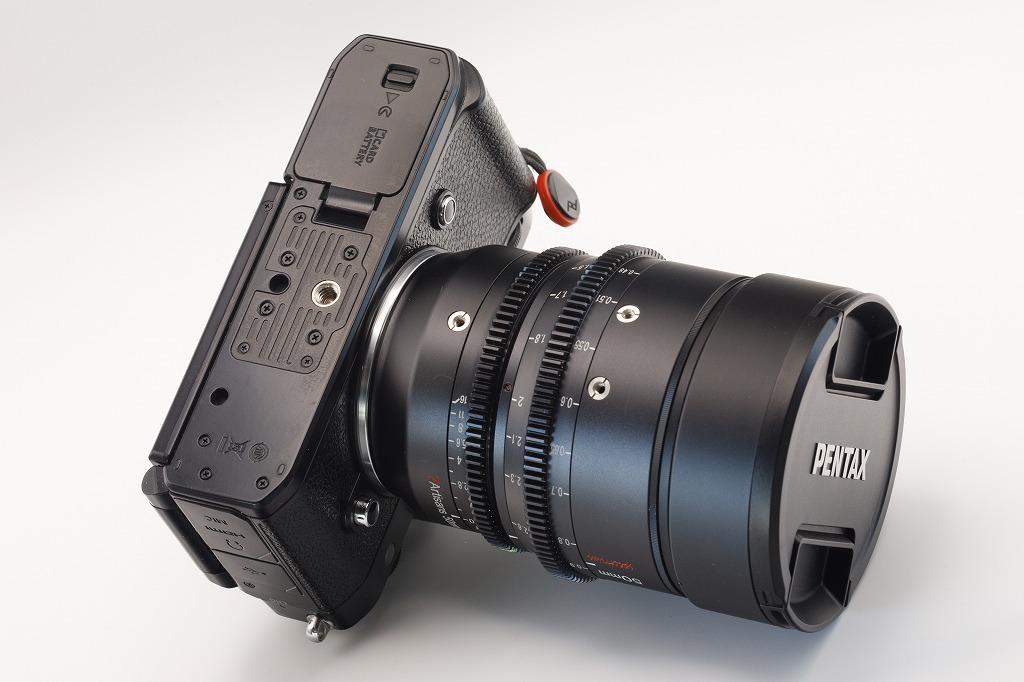

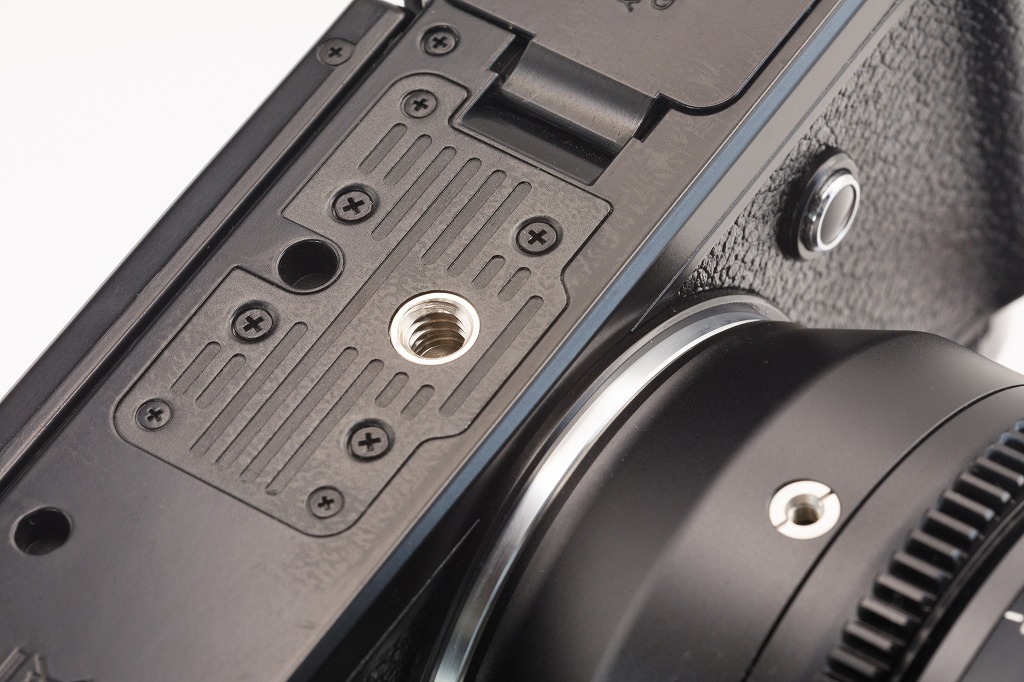

「Zf」のボディ側面です。
金属製のネジ穴が、ブラケットと固定する三脚用のネジ穴になります。
そして、その左側の黒い穴が今回セットする、振れ止め用の穴になります。
|
 |
|
|
|
アップで撮るとこんな感じです。
|
 |
|
まず最初に、黒い振れ止め用のピンを、ピン穴にセットしておきます。
|
 |
|
|
|
その上に、縦位置ブラケットを載っけます。
三脚用の固定ネジは、フリーの状態にしておいて下さい。
|
 |
|
|
|
縦位置ブラケットが、カメラボディにしっくりとそして･･･
ストラップ用の金具にキチンと食い込んだのを確認してから･･･
②のネジを、黒い振れ止め用のピンに、ネジ込んでやります。
|
 |
|
|
|
もう一度、ブラケットとボディがしっかりと、馴染んでいるのを確認したあと･･･
しっかりと締め込んでやります。
※ ブラケットを取り外す際は･･･
今まで使ってきた「SWFOTO」の場合〝ブレ止め〟の〝ピン〟がフリーな状態だったので･･･
ブラケットを装着する際〝それ〟（ピン）を、いちいちピン止めの穴にセットしなきゃならなかったし、
小さくて掴みにくいし（過去）何度、どっかに転がしてしまい探したことか･･･(^_-)
なので、撮影現場では絶対にブラケットを、外したいとは思わなかった(^^;)
それが今回「Haoge」のブラケットを装着してみて･･･
完璧に、固定することが出来てしまうので･･･
ブラケットをずらしたい場合とか、例え取り外したとしてもピンをなくす心配は皆無(^_-)
三脚穴のネジ一個だけで、脱着出来るようになってしまったので？？
バッテリー交換のハードルが、ぐんと下がったような気がいたします(^_-)

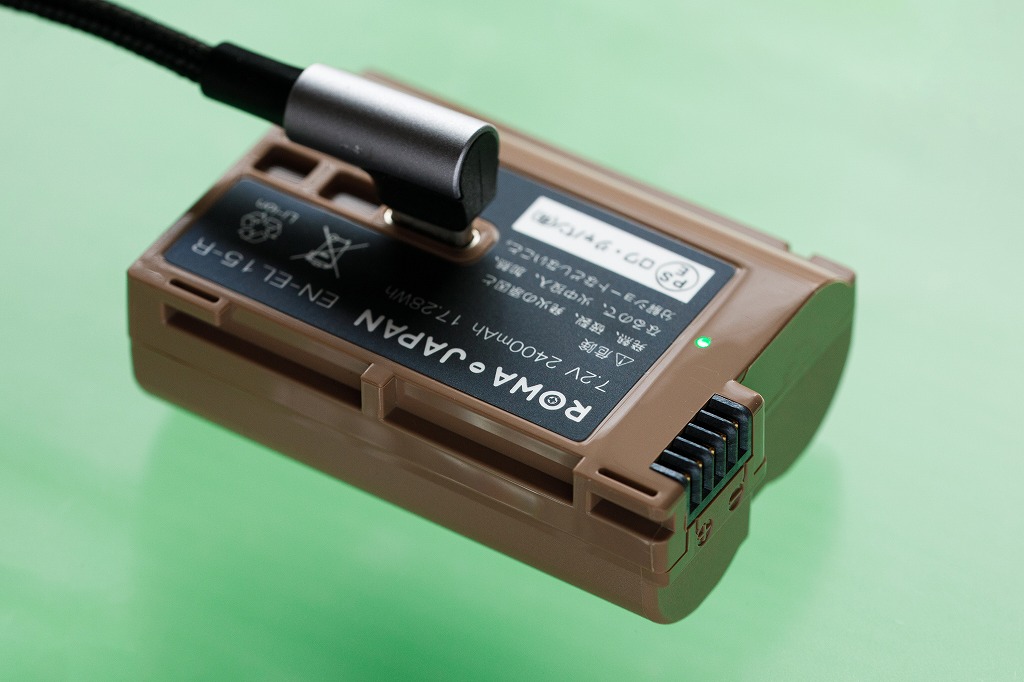

先日購入した、ROWAのバッテリー･･･出番がありそうな予感が？？
|
 |
|
|
|
カメラの三脚用の穴にも、⑤のネジをしっかりと締め込んで完了です。
※ （締め込みが）中途半端だと、かえってネジ山をこわしかねません(^^;)
そして時々は、マス締めをしてやりましょう。
|
 |
|
|
|
三脚用のネジと、振れ止め用のネジ（ピン）と、ストラップの金具の三点支持によって･･･
カメラとブラケット･･･完璧に固定されましたね(^_-)
|
 |
|
|
|

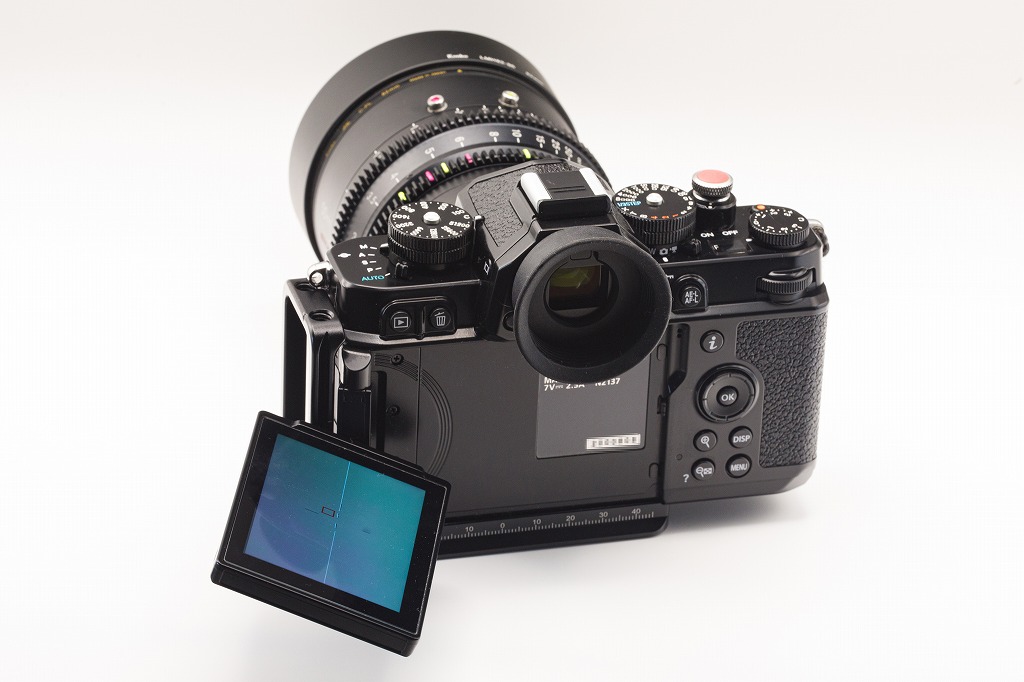

バリアングルモニターは、ここまで広げることが出来ます。
|
 |
|
|
|
縦位置部分の〝隙間〟は「SWFOTO」も「Haoge」も〝２８.８ｍｍ〟とほぼ同じでした。
でも、アルカスイスのプレートの部分は、少し違っていて･･･
「SWFOTOが〝３９.１ｍｍ〟そして「Haoge」は〝３８.０ｍｍ〟と気持ち狭いです。
〝レバー操作〟の、クランプを使っている人は要注意ですね。

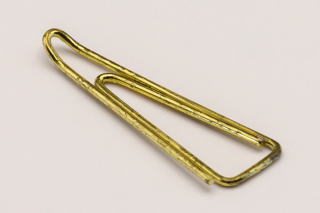

※ 私は、それぞれの端子のカバーが開けにくいと云うことで･･･
クリップで、こんなモノを何個か作って、あっちこっちに常備しています(^_-)
|
 |
|
|
|

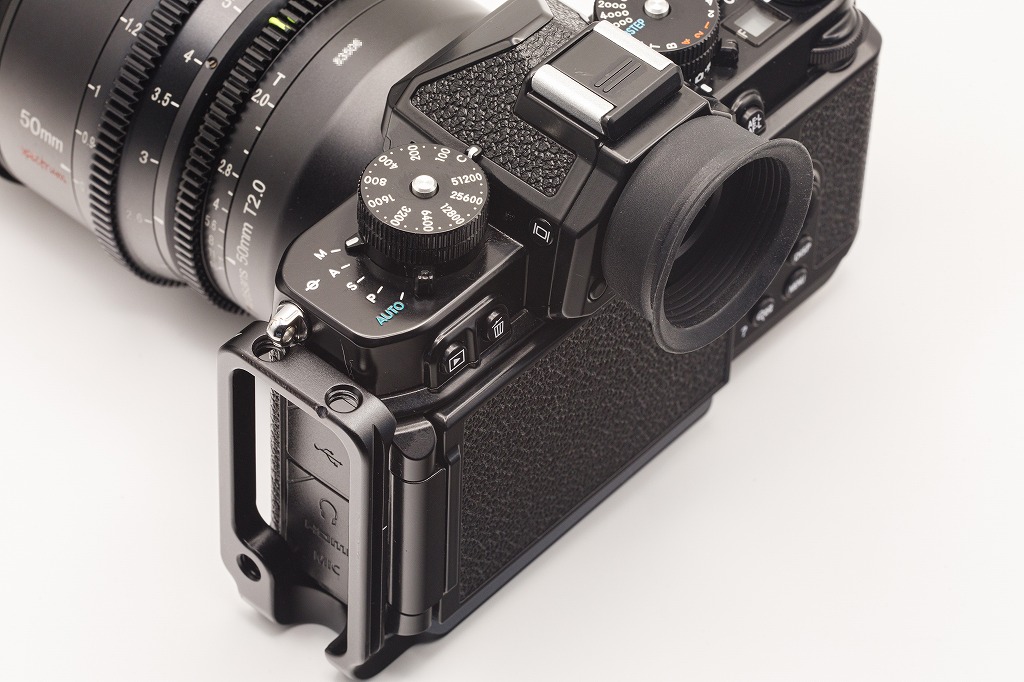

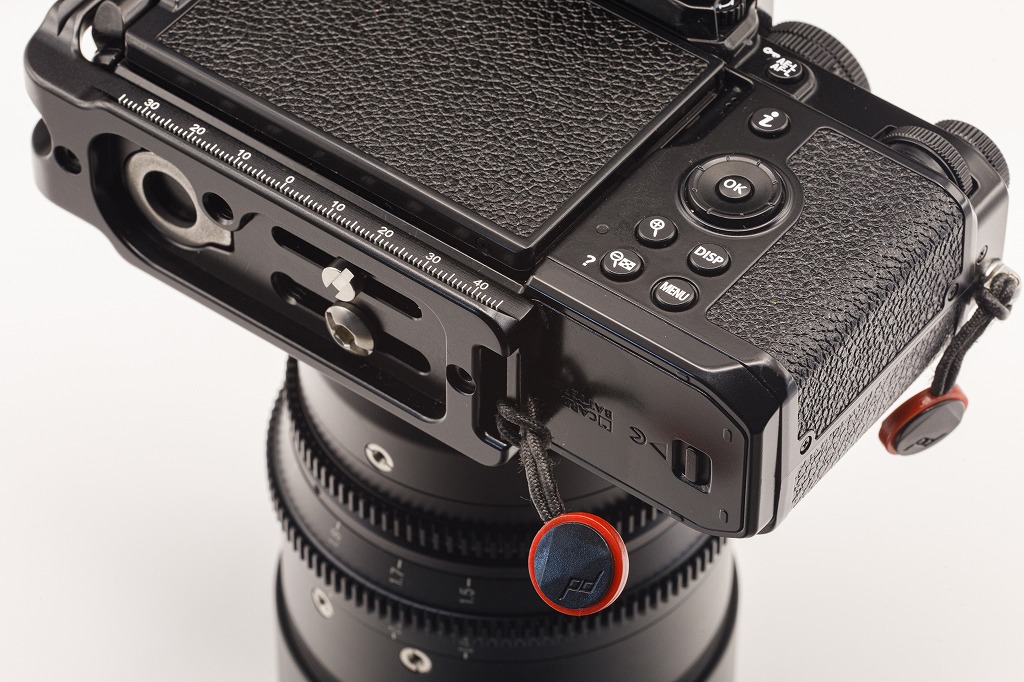

ストラップ用の金具、しっかりと食い込んでおります(^_-)
|
 |
|
|
|
微妙に？？ボディとは接触して居ません(^_-)
|
 |
|
|
|
ボディに傷が付かないよう(^_-)
ストラップ用の金具でガードさせています(^_-)
|
 |
|
|
|
万が一干渉しても･･･パーマセルテープが守ってくれます(^_-)
「SWFOTO」では、完全に接触させていましたけど、傷は付いていませんでした。
|
 |
|
|
|
１／４インチネジ･･･一個潰してしまいましたが･･･あと一個残っていますが･･･？？
〝なにか〟には使えるでしょう？？
|
 |
|
|
|
バリアングルモニター、下部からでも開けることが出来ますね。
|
 |
|
|
|
１５ミリくらい、ブラケットを切断すればバッテリー&SDカード、アクセス出来るかもね(^_-)
でもしませんよ。
|
 |
|
|
|

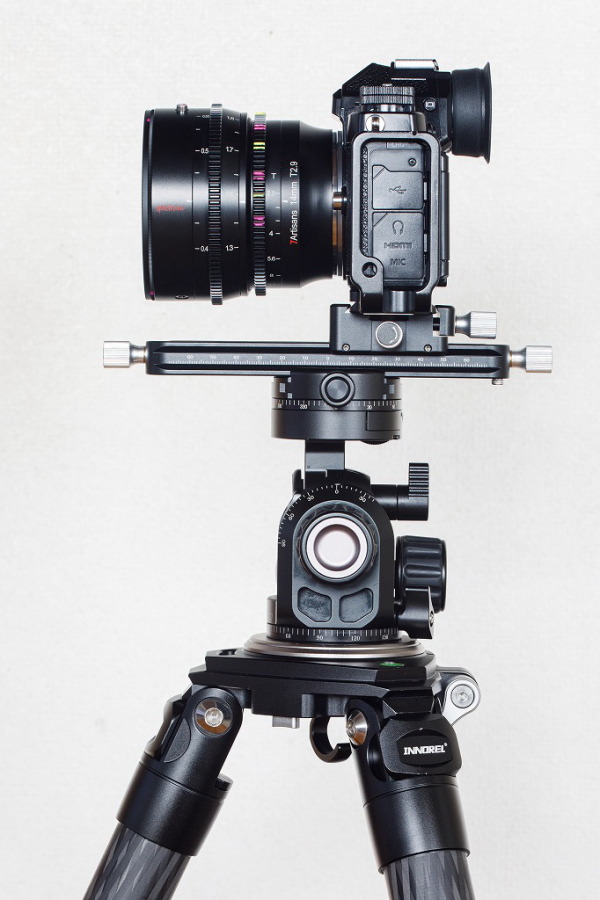

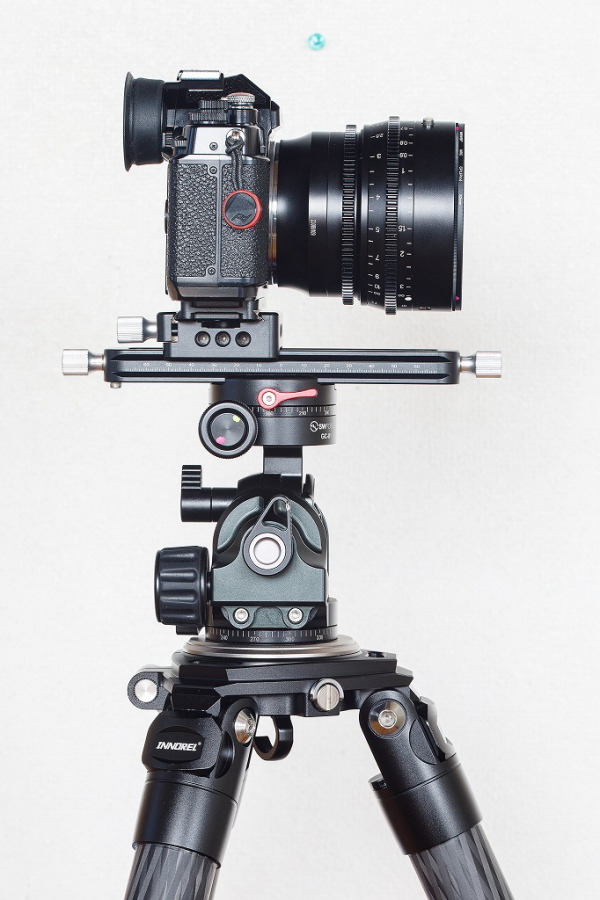

ノーダルスライダーを装着するとこんな感じです。
|
 |
|
|
|
アンカーリンクスを、装着しているけど･･･ほぼ、使用しないですね(^_-)
|
 |
|
|
|
最初に紹介した画像ですが･･･
今回「Haoge」に変更して、縦位置ブラケットの全高が〝８ｍｍ〟ほど下がったわけですが･･･
ご覧のように、レンズのギア部分とのクリアランスは僅か、３ミリもありません(^_-)
でも、メリットもありました。
ノーダルスライダーを掌に載っけた状態で、ピントリングと絞りリングの操作が快適になりましたね。
僅か･･･８ミリだけど･･･(^_-)
それと、縦位置と横位置の角っこが丸くなったことで･･･
掌へのストレスが無くなり･･･こちらも、手持ち撮影において（交換して）良かったと思います。
|
|
|
|
|
ノーダルスライダーを使用したい･･･いや、使用しなきゃいけない理由のひとつが？？

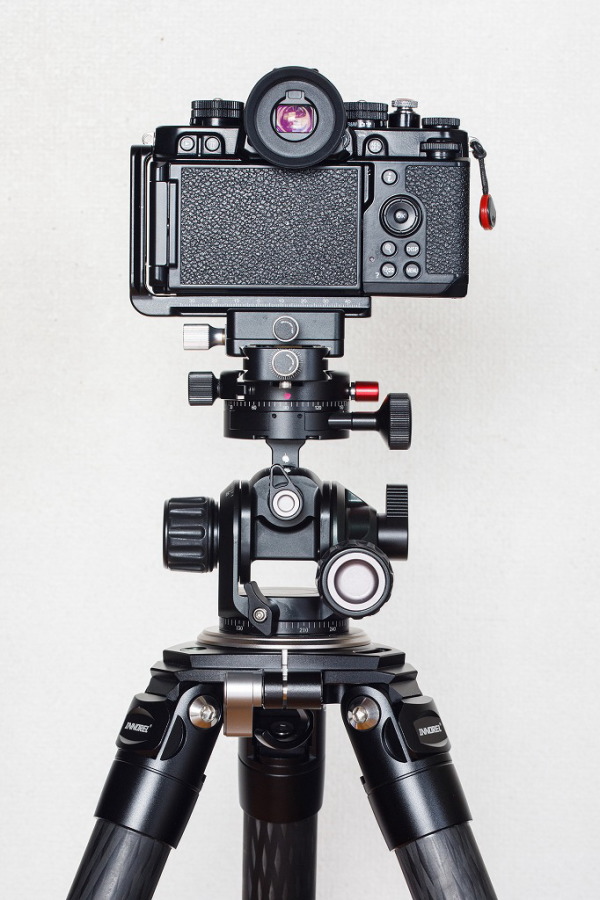

〝ギア式パノラマクランプ〟を、画像のような〝向き&位置〟で使用がしたいためです。
ギアによる、クランプのパンそして（赤いレバー）ギア操作のON&フリー操作を右手で･･･
そして、カメラ&ノーダルスライダーを固定するノブは左手で･･･ところが？？
その理想とする配置だと･･･？？ご覧のように、クランプは左右から挟む格好になってしまいます。
この状態だと当然、縦位置ブラケットのアルカスイスプレートは、装着出来ません。
|
 |
|
|
|
そこで、ノーダルスライダーを介してやることで･･･９０°向きを変えられます。
でも、ノーダルスライダーはこのためだけで無く･･･カメラ位置を前後、移動させることが出来ます。
三脚を、使用しているときなんか例えば、数センチ前後移動させるときって、めっちゃ面倒ですよね。
さらに、マクロスライダーを使用してのマクロ撮影にも、便利ですよね(^_-)
それと〝手持ち撮影〟で、ノーダルスライダーを装着していると（グリップの無い）Zfの場合･･･
とてもカメラやレンズを、支えやすいんです(^_-)
|
 |
|
|
|
やはり、撮影機材もそうですが･･･？？
使い手が、楽しく便利に使ってこそ良き写真が、撮れるんだと思います。
知らんけど･･･(^_-)
|
 |
|
|
|
最高気温 １６.４°／最低気温１４.８°
最高気温 ２０.０°／最低気温１０.６°
最高気温 ２１.６°／最低気温１２.３°
最高気温 １７.０°／最低気温１４.５°
最高気温 １７.７°／最低気温８.９°
最高気温 １７.１°／最低気温１３.３°

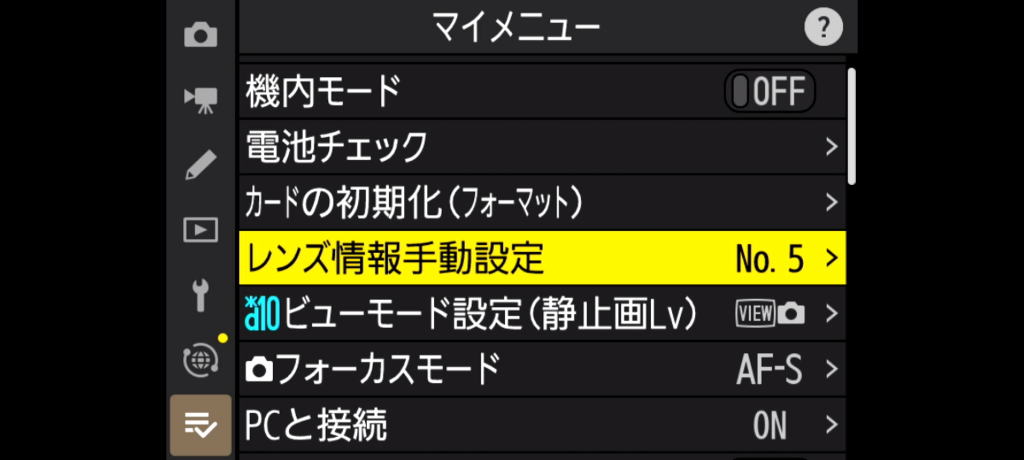

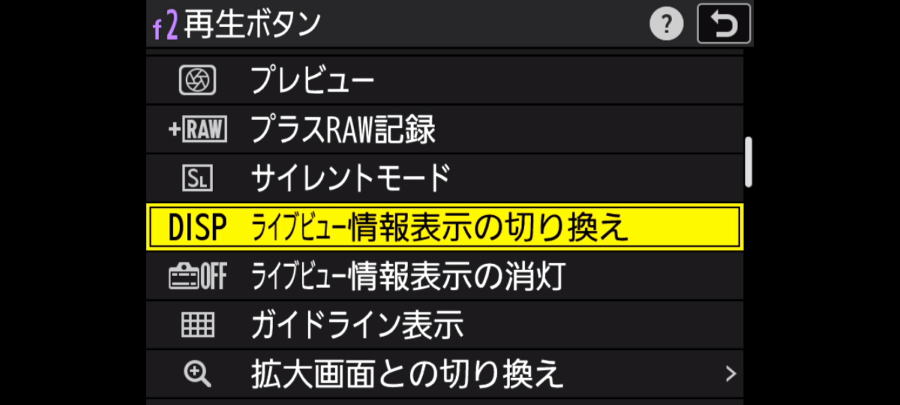

」メニューをアサインしています。
